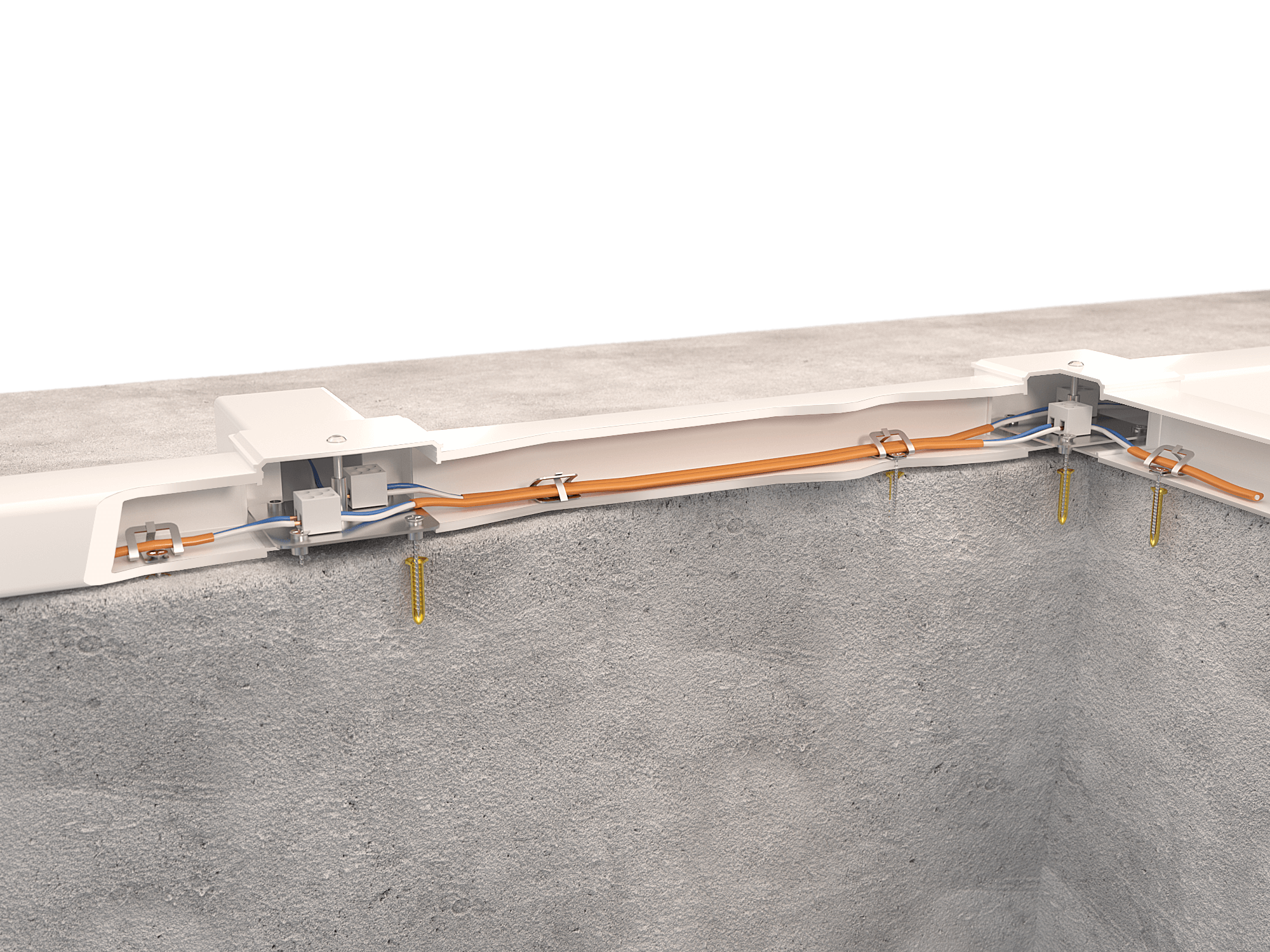

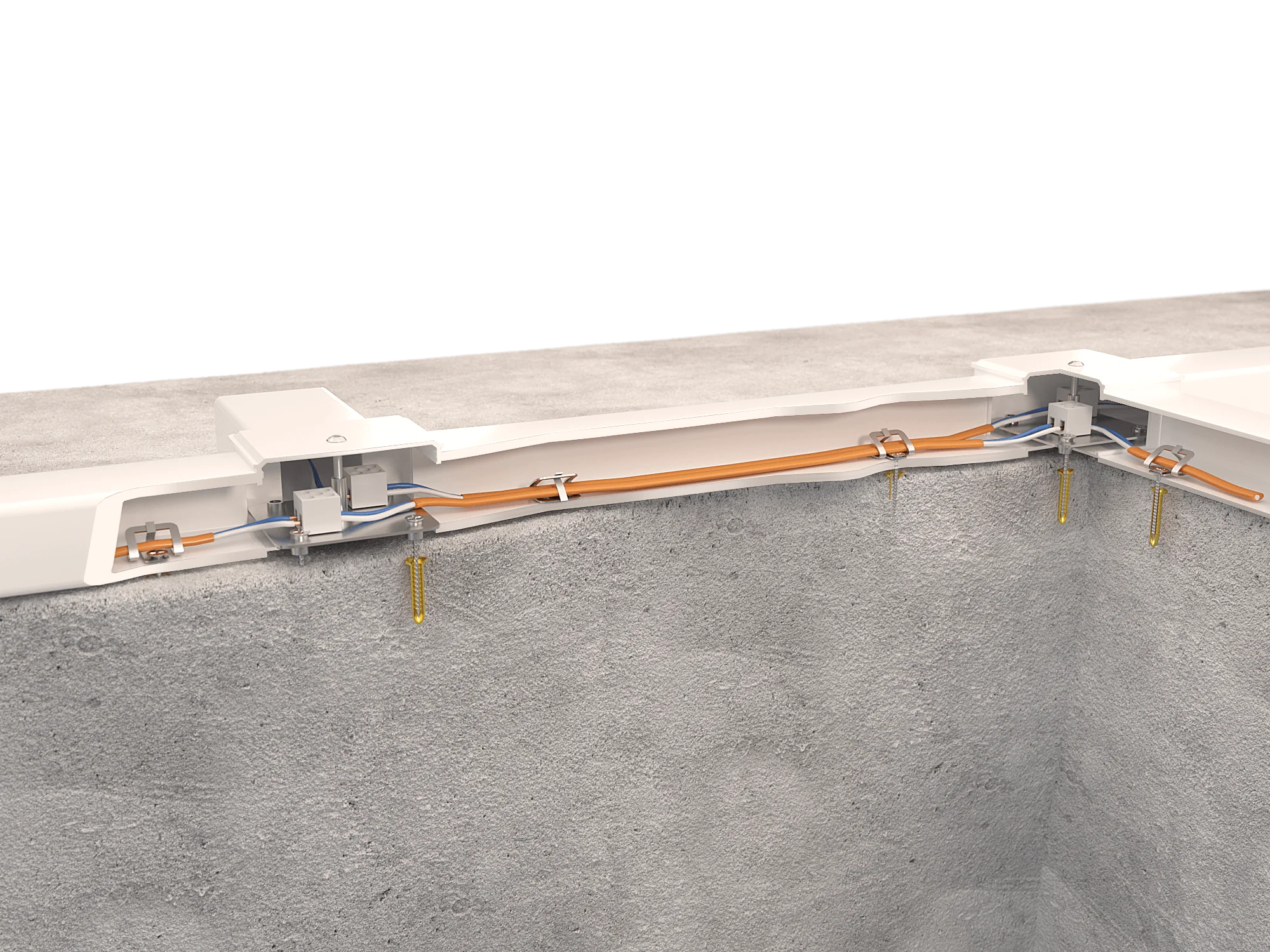

Серия КП
Кабель-каналы ДКС
Кабель-каналы и аксессуары ДКС для прокладки огнестойких кабелей по испытанным основаниям.
ДКС
Огнестойкая кабельная линия
СегментЛАЙН-ДКС
ТУ 27.90.33-011-37572599-2019
ОКЛ на кабеленесущих системах ДКС: гибкие трубы OCTOPUS, жесткие трубы Express, металлорукав COSMEC, лотки Combitech, коробки FS и крепеж M5.
Решение для проектов, где требуется совместимость с продукцией ДКС и подтвержденная работоспособность кабельной линии в условиях пожара.
Сертифицированное решение
Комплектная линия на базе ДКС
Состав линии подбирается по серии ДКС, кабелю, основанию и требуемому времени работоспособности. Замена элемента вне инструкции требует отдельной проверки.
ДКСКНС, аксессуары, крепеж M5 и коробки FS из состава сертификата
до E120значение выбирается по кабелю, серии КНС и основанию
8 серийкабель-каналы, гибкие и жесткие трубы, металлорукав, стальные трубы и лотки
PDFсертификат, каталог и инструкция по монтажу доступны из раздела
Инструмент проектировщика
Соберите ОКЛ и получите запись одной строкой
Конструктор рассчитывает крепеж, формирует короткую запись и сохраняет несколько собранных линий в локальную спецификацию.
Линия ДКС в проектной записи
Выберите серию ДКС, кабели, длину линии, коробки и крепеж. Итоговая строка формируется динамически и может быть отредактирована вручную.
Марки входят в инструкцию СегментЛАЙН-ДКС: . Если нужного исполнения или маркоразмера нет в списке, исправьте его вручную в поле короткой записи.
Раздел находится в разработке. Результаты подбора носят справочный характер, не являются публичной офертой и будут проверены и подтверждены специалистом перед заказом.
Способы прокладки
Серии ОКЛ СегментЛАЙН-ДКС
Сертификат охватывает основные способы прокладки на продукции ДКС. Для каждой серии применяются свои аксессуары, коробки FS, крепеж M5 и правила монтажа.

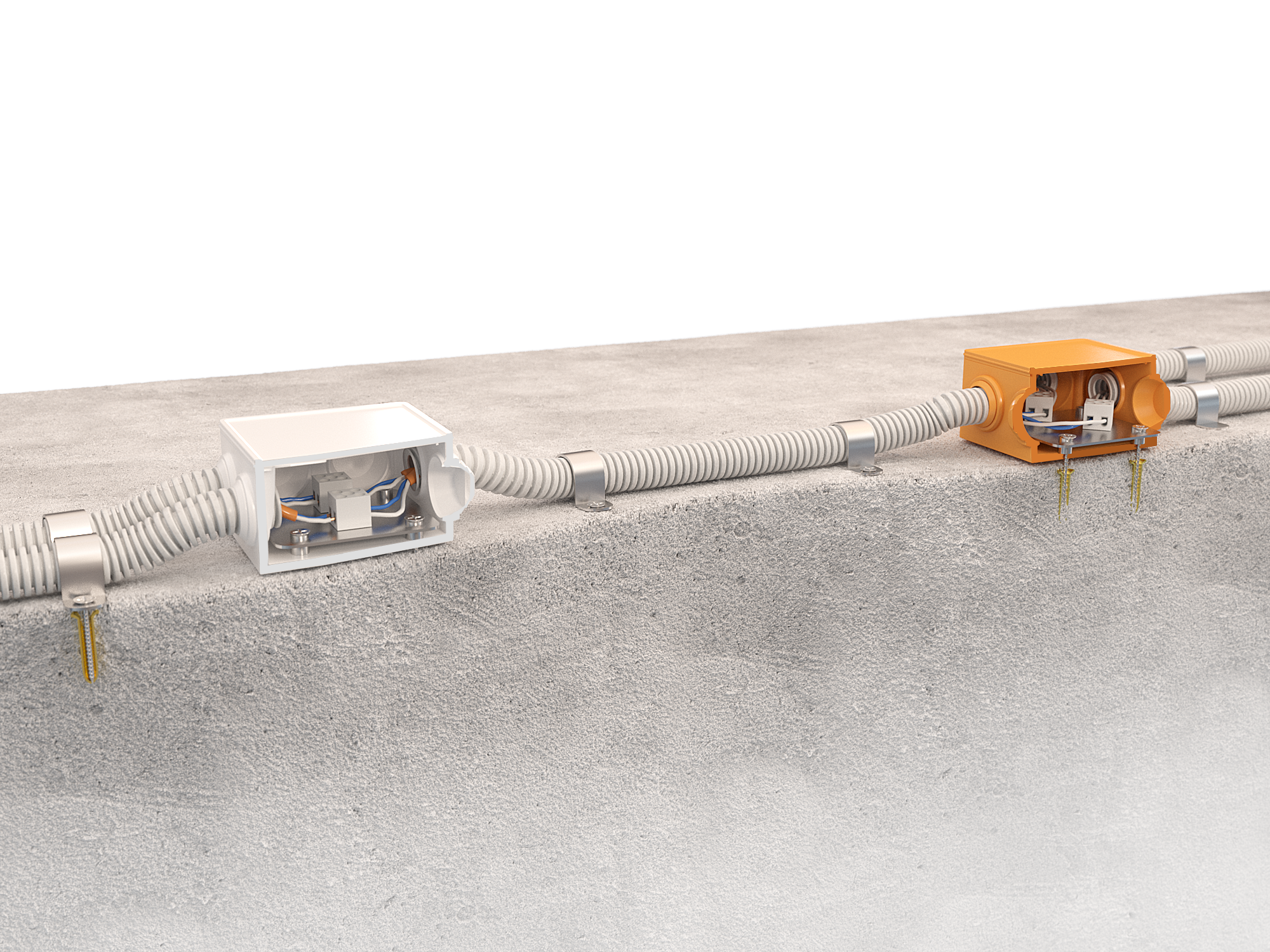

Серия ГФ
Гибкие трубы OCTOPUS
Гибкие гофрированные трубы ДКС для одиночной или групповой прокладки огнестойких кабелей.
ДКС

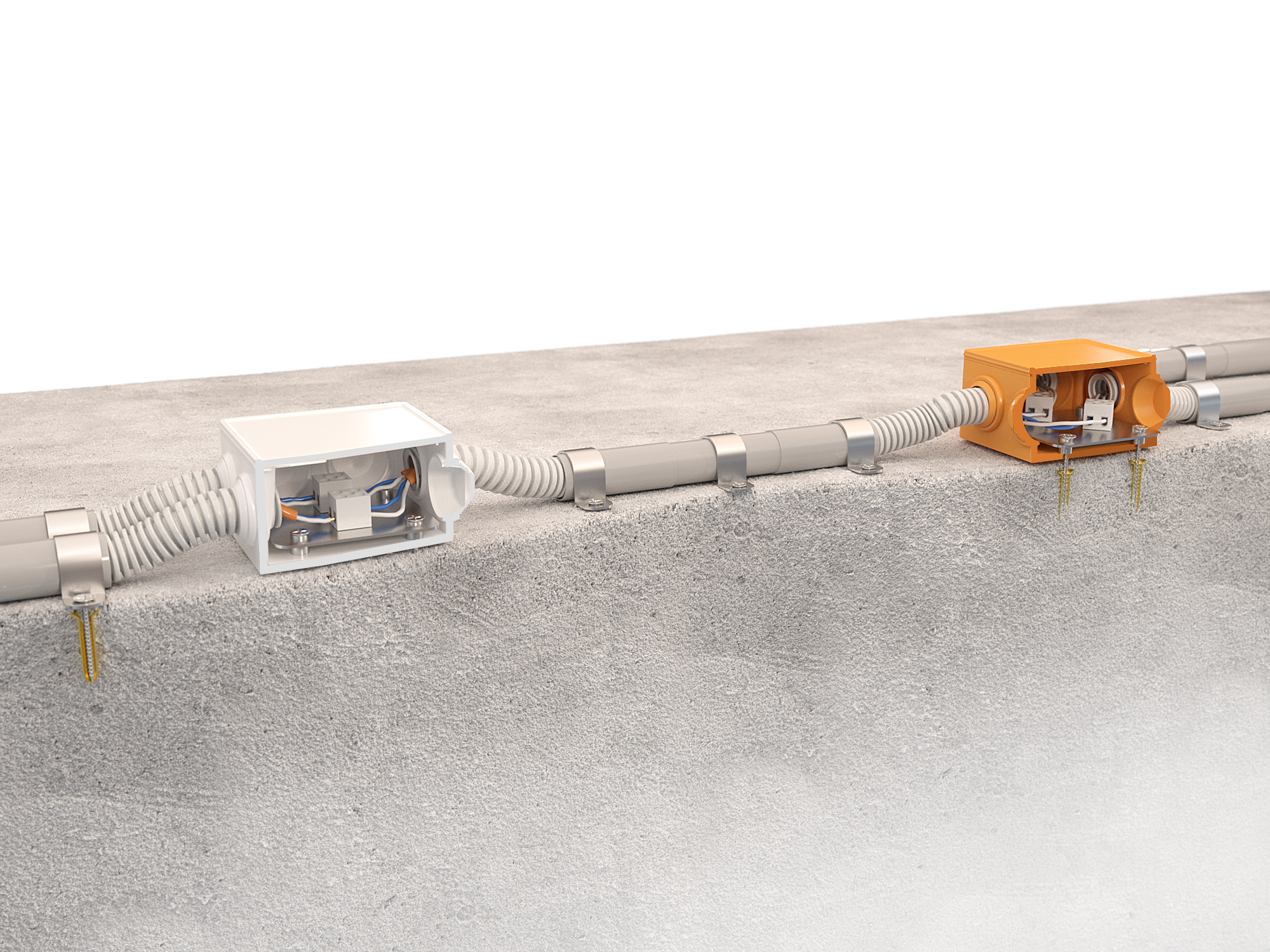

Серия ЖТ
Жесткие трубы Express
Гладкие жесткие трубы ДКС и аксессуары для прокладки по стенам, потолкам и испытанным основаниям.
ДКС

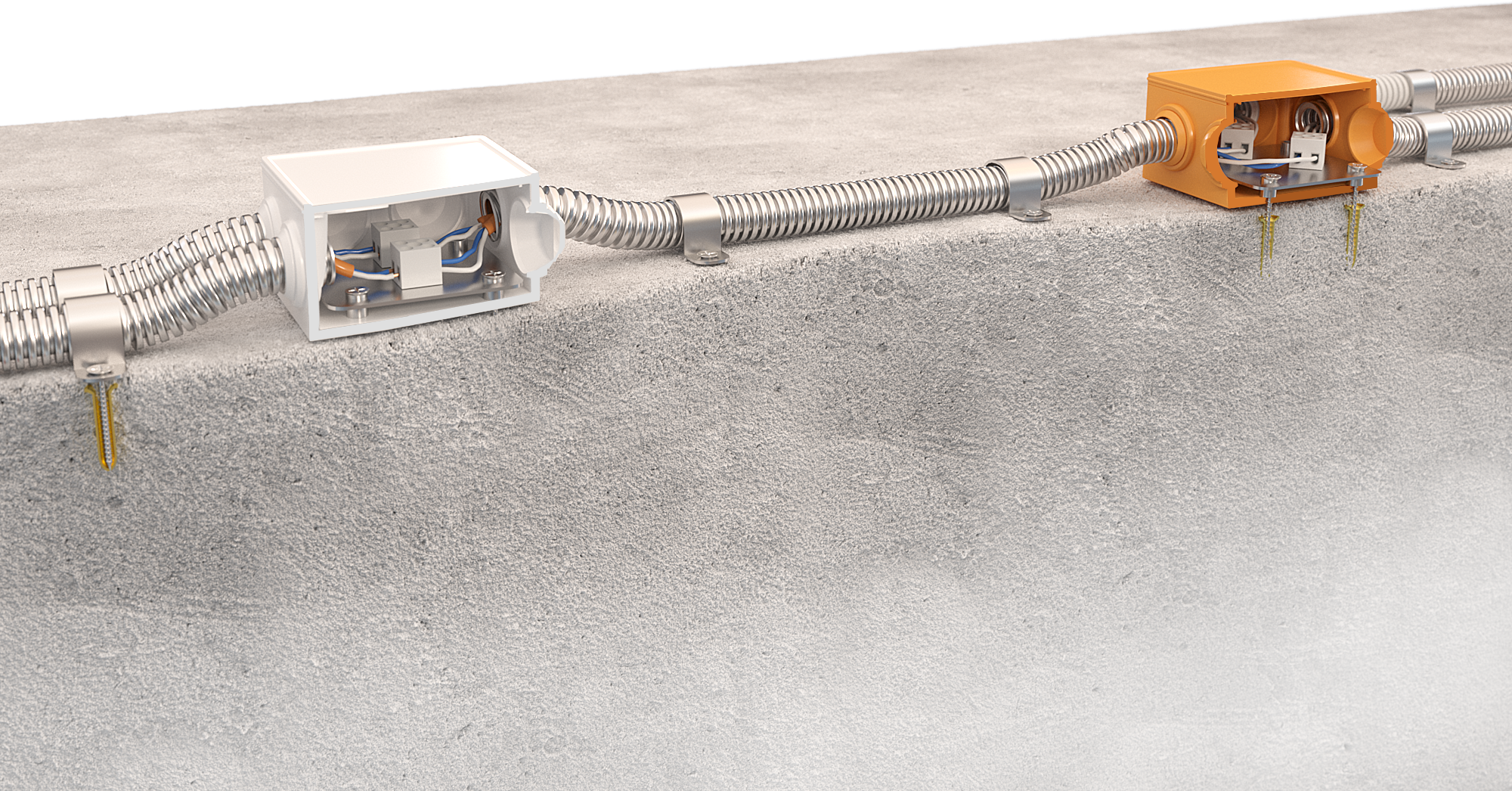

Серия МР
Металлорукав COSMEC
Металлорукав и аксессуары ДКС для участков с повышенными требованиями к механической защите трассы.
ДКС

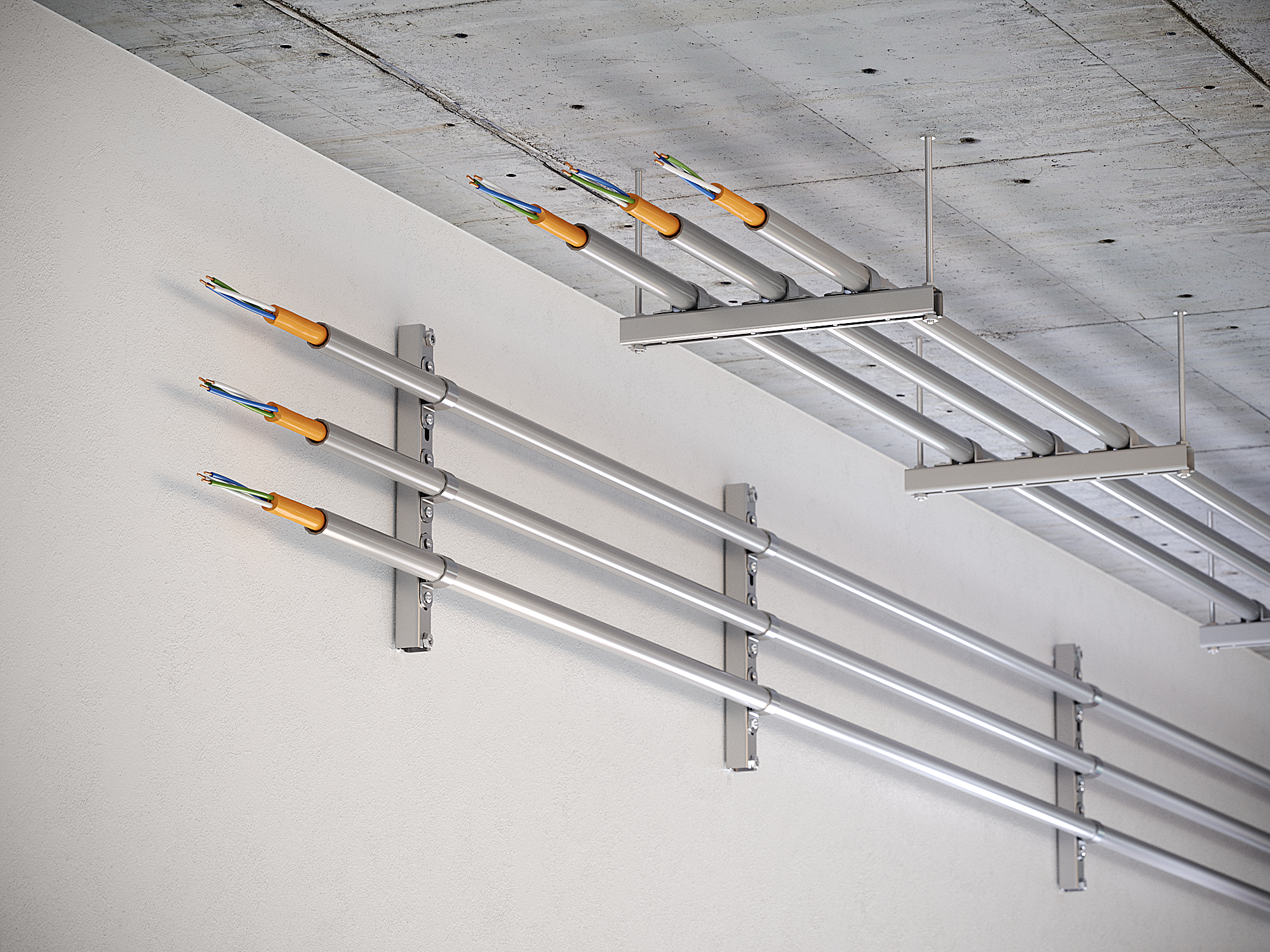

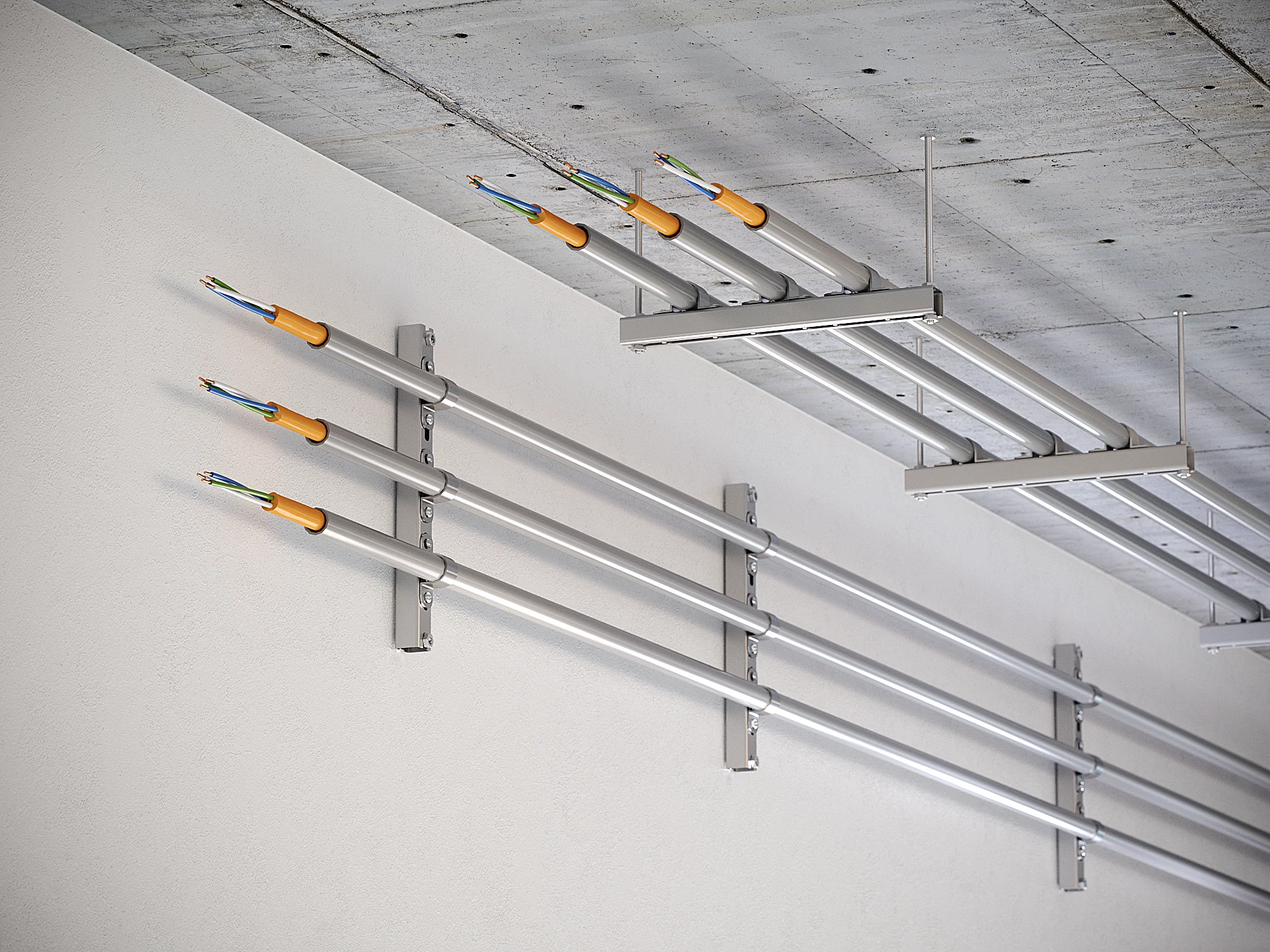

Серия СТ
Стальные трубы
Стальные трубы для электропроводок и аксессуары COSMEC из состава решения ДКС.
ДКС

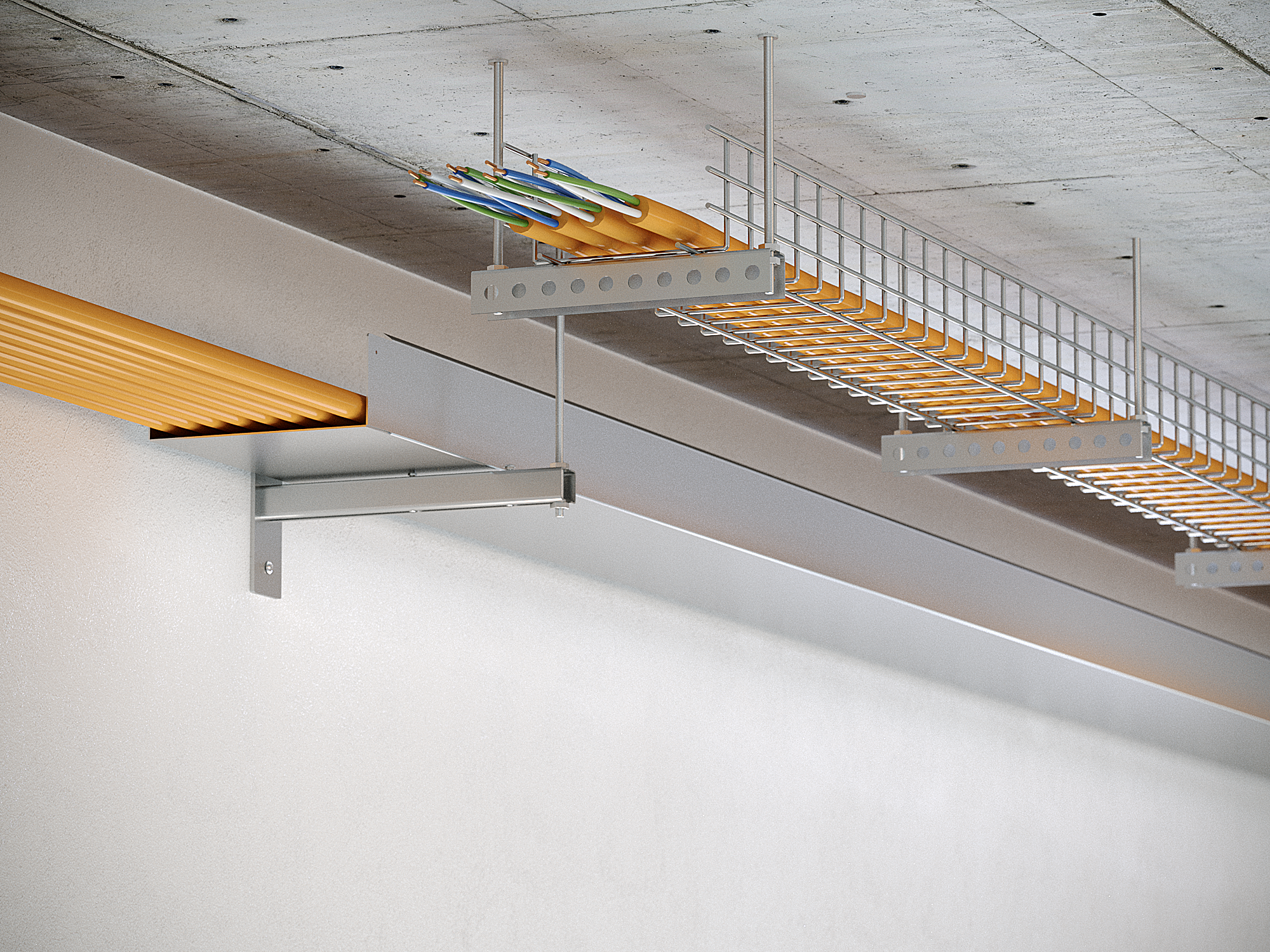

Серии МЛ1-МЛ3
Лотки Combitech
Листовые S5, проволочные F5 и лестничные B5 лотки с опорными конструкциями и системой крепежа M5.
ДКССостав линии
Что входит в решение ДКС
КНС ДКС
Кабель-каналы, гибкие трубы OCTOPUS, жесткие трубы Express, металлорукав и стальные трубы COSMEC, лотки Combitech.
Каталог производителя →Коробки FS
Огнестойкие ответвительные коробки FS с керамической клеммной колодкой, выпускаемые по ТУ 3464-048-47022248-2016.
Лотки и опоры
Листовые S5, проволочные F5, лестничные B5 лотки, опорные конструкции и монтажные устройства B5 Combitech.
Крепеж M5
Система крепежа M5 Combitech и элементы крепления, предусмотренные инструкцией для выбранного основания.
Область применения
Испытанные основания и способы крепления
В проекте нужно указать не только серию ОКЛ, но и основание. Монтаж выполняется крепежом из состава линии по инструкции.
Кирпичные и монолитные основания
Газобетон
Сэндвич-панели
В обхват металлических конструкций
Стальной канат (трос)
Таблица применяемости
Кабели и время работоспособности
Время указывается по конкретной кабельной группе, серии СегментЛАЙН-ДКС, основанию и способу монтажа. Ниже дан ориентир для подбора, окончательное значение проверяется по сертификату и инструкции.
Максимальное подтвержденное значение для составов СегментЛАЙН-ДКС.
КП, ГФ, ЖТ, МР, СТ и лотковые серии МЛ1-МЛ3 на системах ДКС.
Работоспособность подтверждается испытанием комплектной линии.
Для проектной документации указывайте не общий максимум, а время из таблицы инструкции для выбранного кабеля, основания и серии КНС.
| Кабельная группа | Серии ДКС | Ориентир по времени | Комментарий для подбора |
|---|---|---|---|
| КПС, КОПСЭ, МКШ | КП, ГФ, ЖТ, МР, СТ, МЛ1-МЛ3 | до E120 | Линии пожарной автоматики, СОУЭ, связи и управления. |
| КМПвВ, Сегмент-КУ | КП, ГФ, ЖТ, МР, СТ, МЛ1-МЛ3 | до E120 | Контрольные и монтажные цепи; проверяйте исполнение и сечение. |
| КВВГ, КППГ, ВВГ | КП, ГФ, ЖТ, МР, СТ, МЛ1-МЛ3 | до E120 | Силовые и контрольные линии в составе сертифицированной трассы. |
| СегментЛАН, SEFLEX-M, Сегмент-ОК | КП, ГФ, ЖТ, МР, СТ, МЛ1-МЛ3 | до E120 | Слаботочные, интерфейсные и оптические линии проверяются по приложению к сертификату. |
Почему нужна проверка специалистом
Сертификат подтверждает комплектную линию. На итоговое время влияют серия КНС, основание, тип крепления, кабельная группа, наличие коробок и требования к монтажу.
Для проекта и монтажа
Документы по СегментЛАЙН-ДКС
В проект и исполнительную документацию следует включать сертификат, монтажную инструкцию и спецификацию комплектной линии.
Сертификат соответствия
Сертификат СегментЛАЙН-ДКС действует до 25.03.2029 и подтверждает составы линии на системах ДКС.
Действует до 25.03.2029
ОткрытьИнструкция по монтажу
Состав линии, допустимые крепления, шаг монтажа, коробки и требования к выполнению трассы.
ОткрытьЗапись для проекта
ОткрытьКарточка решения
ОткрытьПодбор СегментЛАЙН-ДКС
Проверим решение и подготовим комплект документов
Пришлите ведомость кабелей, требуемое время работоспособности, основание и способ прокладки. Инженер проверит состав СегментЛАЙН-ДКС по сертификату и инструкции.
