ОКЛ СегментЛАЙН
Огнестойкие кабельные линии для проектирования и комплектации объекта
Подберите сертифицированное решение по производителю КНС, способу прокладки, основанию и требуемому времени работоспособности. Раздел связывает ОКЛ, кабельную продукцию, КНС, крепеж, коробки и документы для проекта.
Сертифицированные решения ОКЛ
Выберите сертифицированную систему под способ прокладки, применяемые КНС и требования проекта.
СегментЛАЙН
ТУ 27.90.33-014-37572599-2020. Производители КНС: Промрукав, Экопласт, ДКС, Гефест, Этис-СЗПК, ЕАЕ. Открытая прокладка, кабель-каналы, трубы, металлорукав, стальные трубы и лотки.
Открыть решение
СегментЛАЙН-ДКС
ТУ 27.90.33-011-37572599-2019. Сертификат действует до 25.03.2029. Кабель-каналы, гофрированные и жесткие трубы, металлорукав, стальные трубы и лотки ДКС.
Открыть решение
СЭ-Промрукав
ТУ 27.90.33-002-52715257-2019. Сертификат действует до 15.12.2027. Кабель-каналы, гофра, жесткие трубы и металлорукав для распространенных оснований.
Открыть решение
ОСТЕК-ЭКОПЛАСТ
ТУ 27.90.33-010-00555459-2023. КНС Экопласт и ОСТЕК: кабель-каналы, гофрированные и жесткие трубы, металлические лотки, а также открытая прокладка.
Открыть решение
СегментЛАЙН-КРО
ТУ 27.90.33-015-37572599-2020. Производители КНС: Промрукав и КМ-Профиль. Кабель-каналы, гофра, жесткие трубы, металлорукав и лотки.
Открыть решение
СегментЛАЙН-IEK
ТУ 27.90.33-018-0055549-2025. КНС IEK для кабель-каналов, гофрированных и жестких труб, металлорукава, лотков и открытой прокладки; стальные трубы СТК и ГОСТ.
Открыть решениеКомпоненты ОКЛ в каталоге
Все элементы линии можно собрать в одном месте: КНС, коробки, крепеж, трубы, каналы и лотки Сегмент-МЛ.

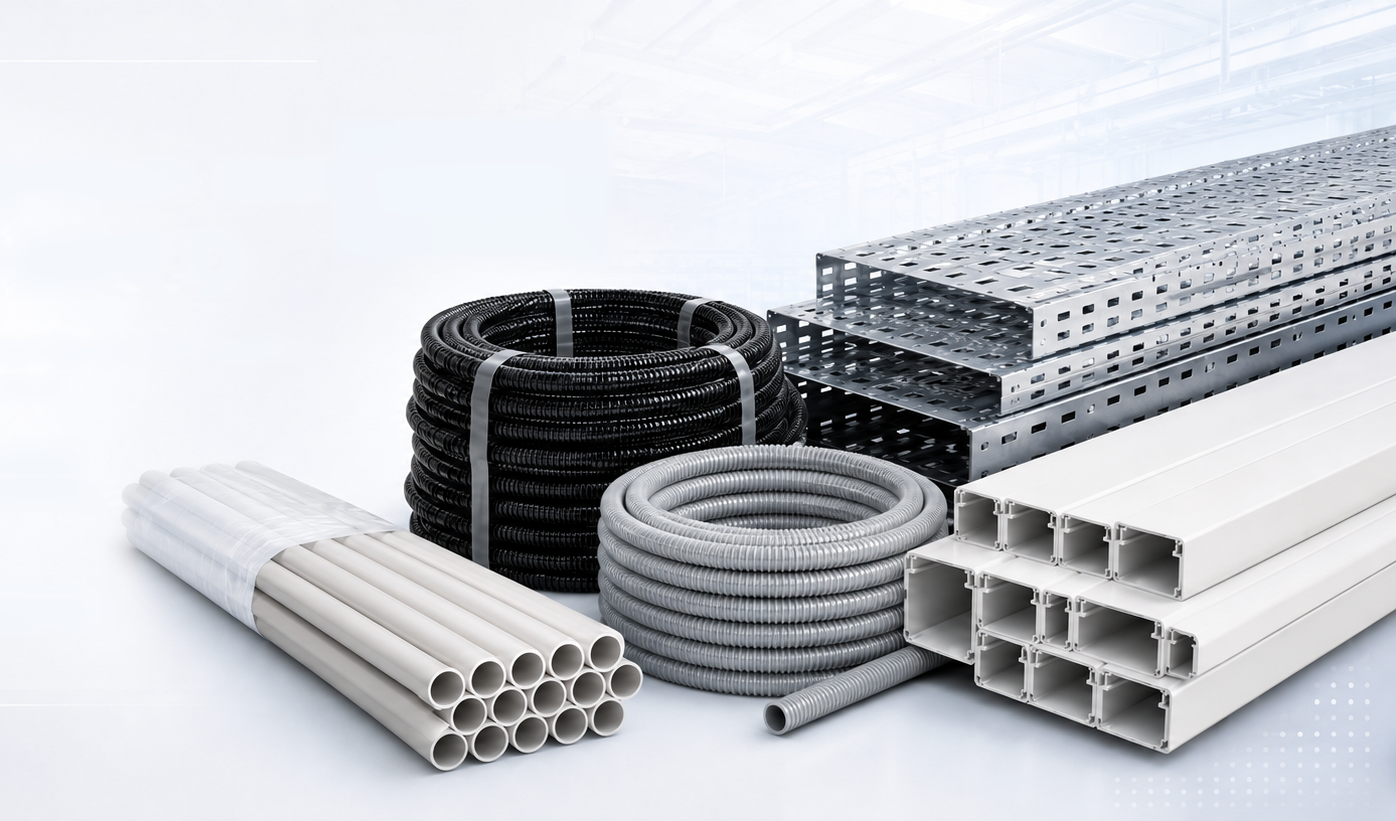

Кабеленесущие системы СЭ
Общий раздел КНС: кабельные каналы, трубы, лотки, огнестойкие коробки и крепежные решения для прокладки кабельных трасс.
Открыть раздел КНС

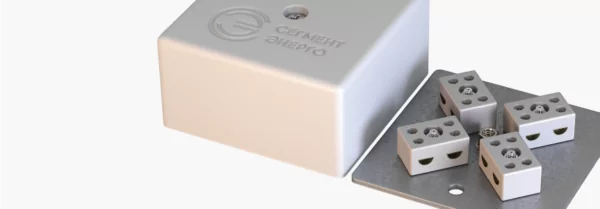

Коробки огнестойкие
Коробки для соединений и ответвлений в составе огнестойкой кабельной линии. Нужны для корректного подбора комплектного решения.
Перейти к коробкам

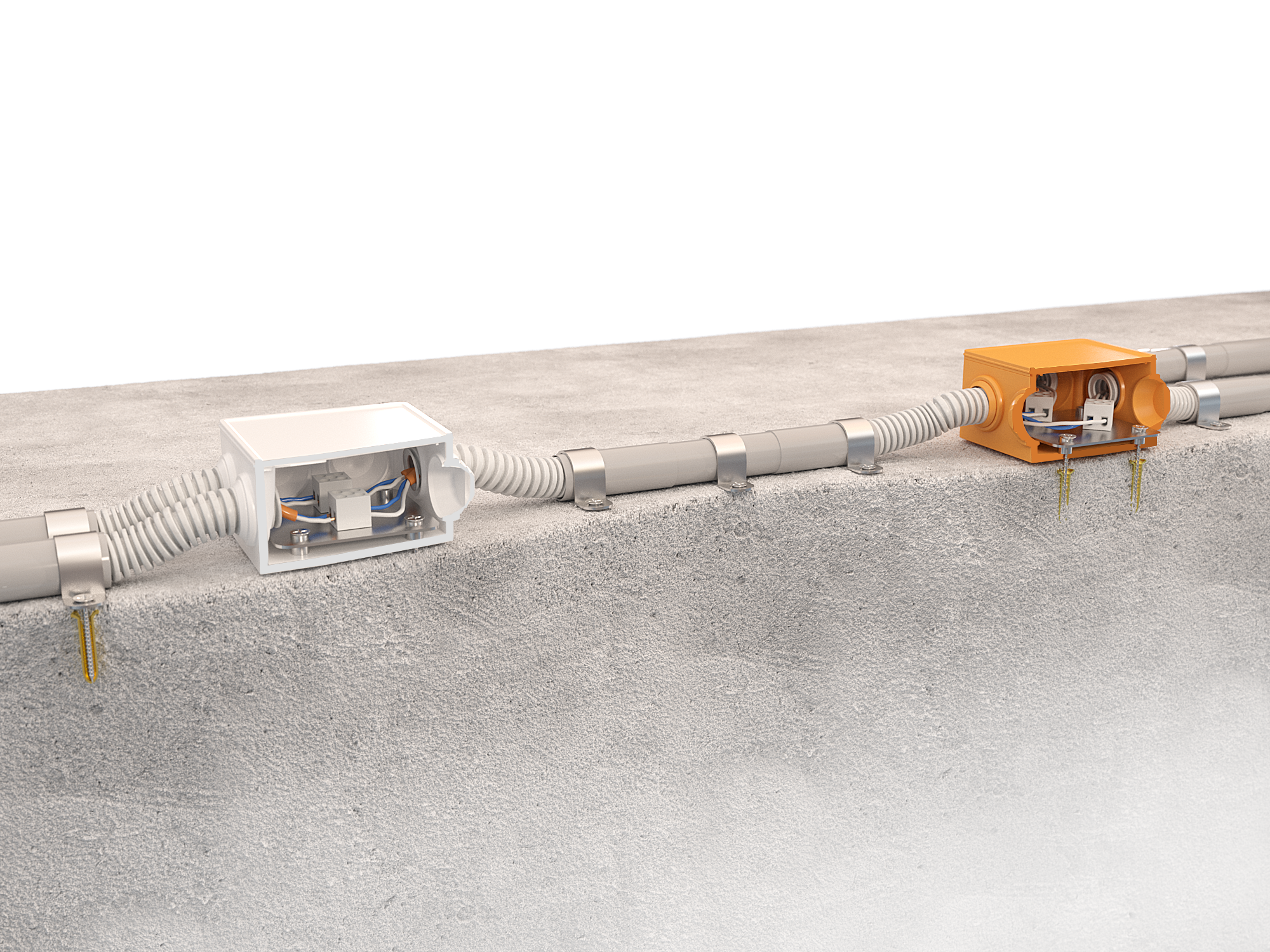

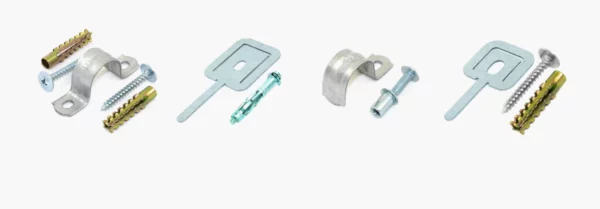

Комплекты крепления для ОКЛ
Крепежные комплекты для монтажа линий по строительным основаниям, металлоконструкциям и другим допустимым поверхностям.
Перейти к крепежу

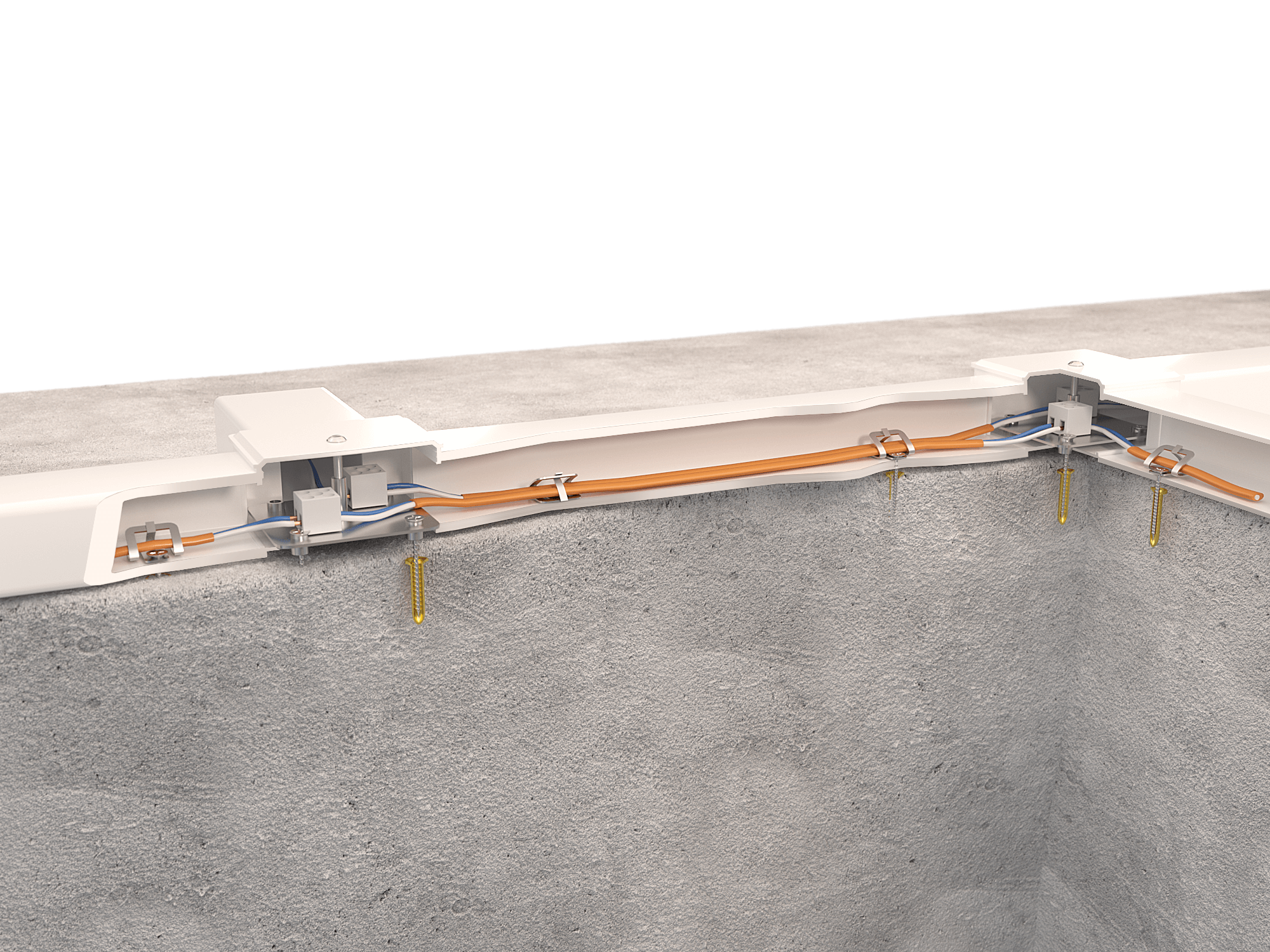

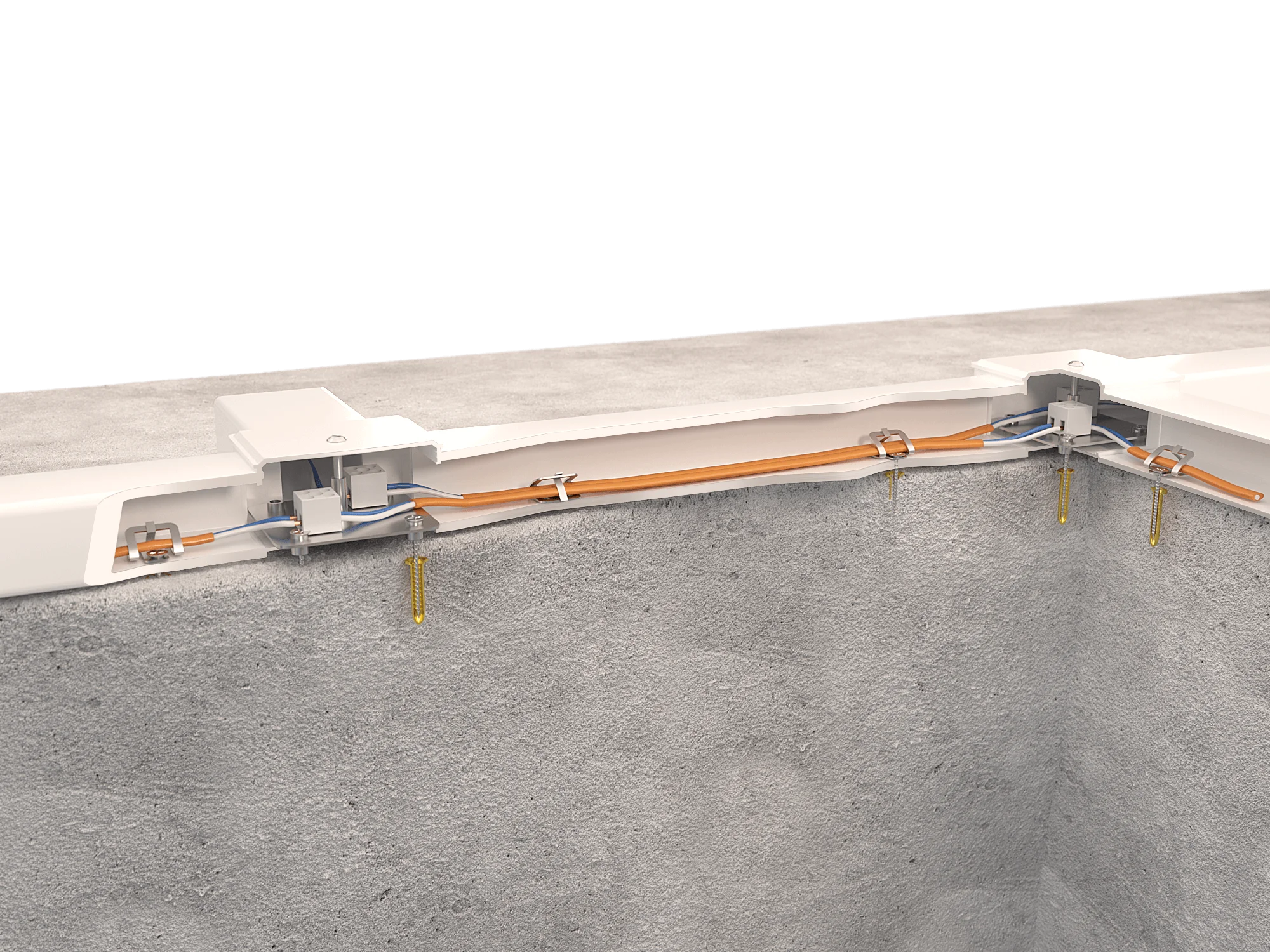

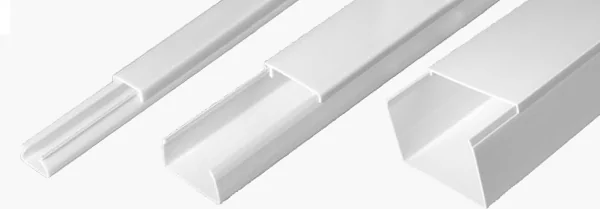

Кабельный канал
Решения для прокладки ОКЛ в кабель-каналах, когда важны защита линии, доступность обслуживания и аккуратная трасса.
Открыть кабельные каналы

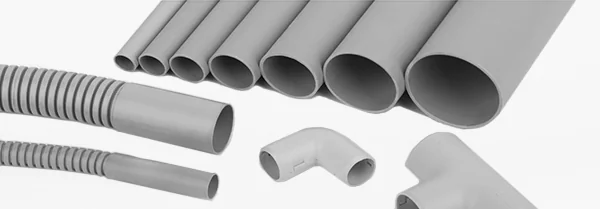

Трубы гофрированные и жесткие
Трубы для защищенной прокладки по сложным маршрутам и участкам с требованиями к механической защите кабеля.
Открыть трубы

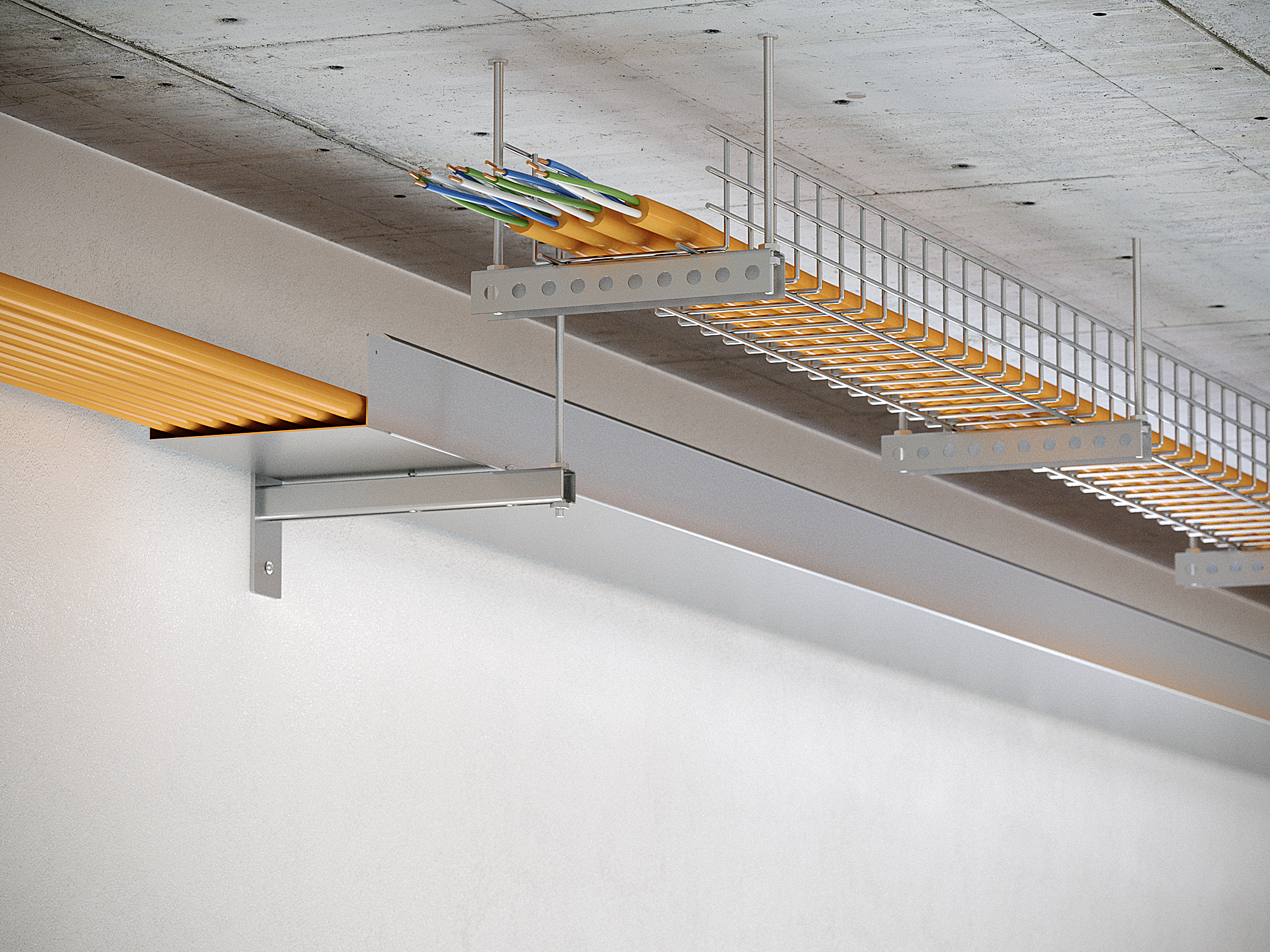

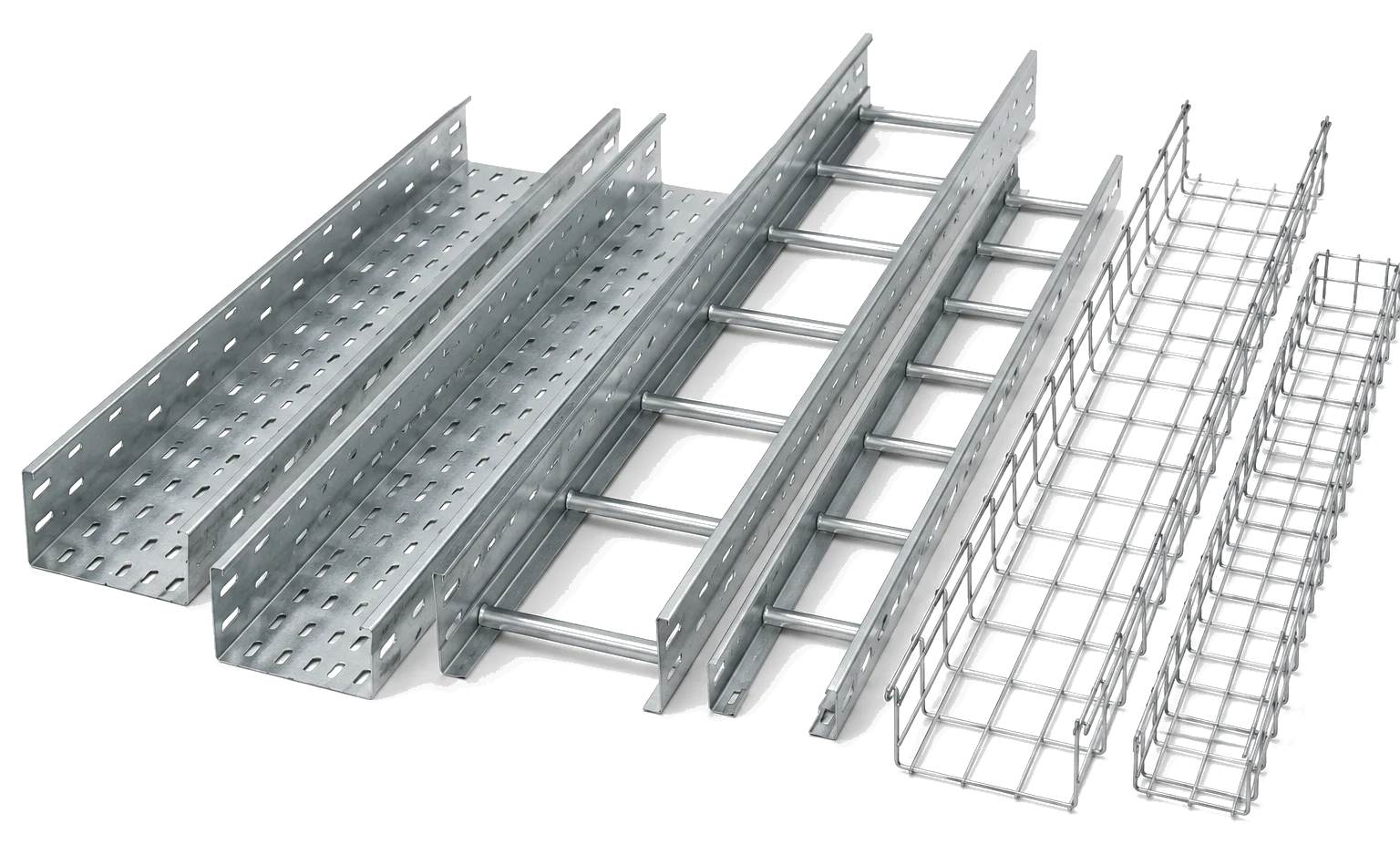

Лотки Сегмент-МЛ
Лотковые трассы для групповой прокладки ОКЛ, когда важны несущая способность, открытый доступ к кабелям и аккуратная организация линии.
Открыть лоткиПодбор ОКЛ по условиям объекта
Подборщик помогает быстро сузить варианты. Выбранное решение можно проверить по сертификату, инструкции и составу линии.
СегментЛАЙН
ТУ 27.90.33-017-00555459-2024
Решение с КНС СегментЭНЕРГО для кабель-каналов, гофры, жестких труб и металлорукава. Также применяется для открытого крепления, стальных труб и лотков по области сертификата.
СегментЛАЙН
ТУ 27.90.33-014-37572599-2020
Сертифицированное решение с партнерскими КНС для широкого набора трасс и оснований. Время работоспособности зависит от применяемого кабеля.
СЭ-Промрукав
27.90.33-002-52715257-2019
Решение для кабель-каналов, гофрированных и жестких труб, металлорукава. Подходит для распространенных строительных оснований.
СегментЛАЙН-ДКС
ТУ 27.90.33-011-37572599-2019
Система на базе КНС ДКС для кабель-каналов, гофры, жестких труб, металлорукава, стальных труб и лотков, включая монтаж по тросу и металлоконструкциям.
СегментЛАЙН Остек-Экопласт
ТУ 27.90.33-010-00555459-2023
Решение для открытой прокладки, кабель-каналов, гофры, жестких труб и лотков Экопласт/ОСТЕК. Максимальное время подтверждается до E90.
СегментЛАЙН-IEK
ТУ 27.90.33-018-0055549-2025
Решение с КНС IEK для кабель-каналов, гофры, жестких труб, металлорукава и лотков, а также открытой прокладки.
СегментЛАЙН-КРО
ТУ 27.90.33-015-37572599-2020
Решение с КНС Промрукав и КМ-Профиль для кабель-каналов, труб, металлорукава и лотков.
Серии ОКЛ по способу прокладки
Выберите привычный для объекта способ монтажа и перейдите к подбору подходящей системы.

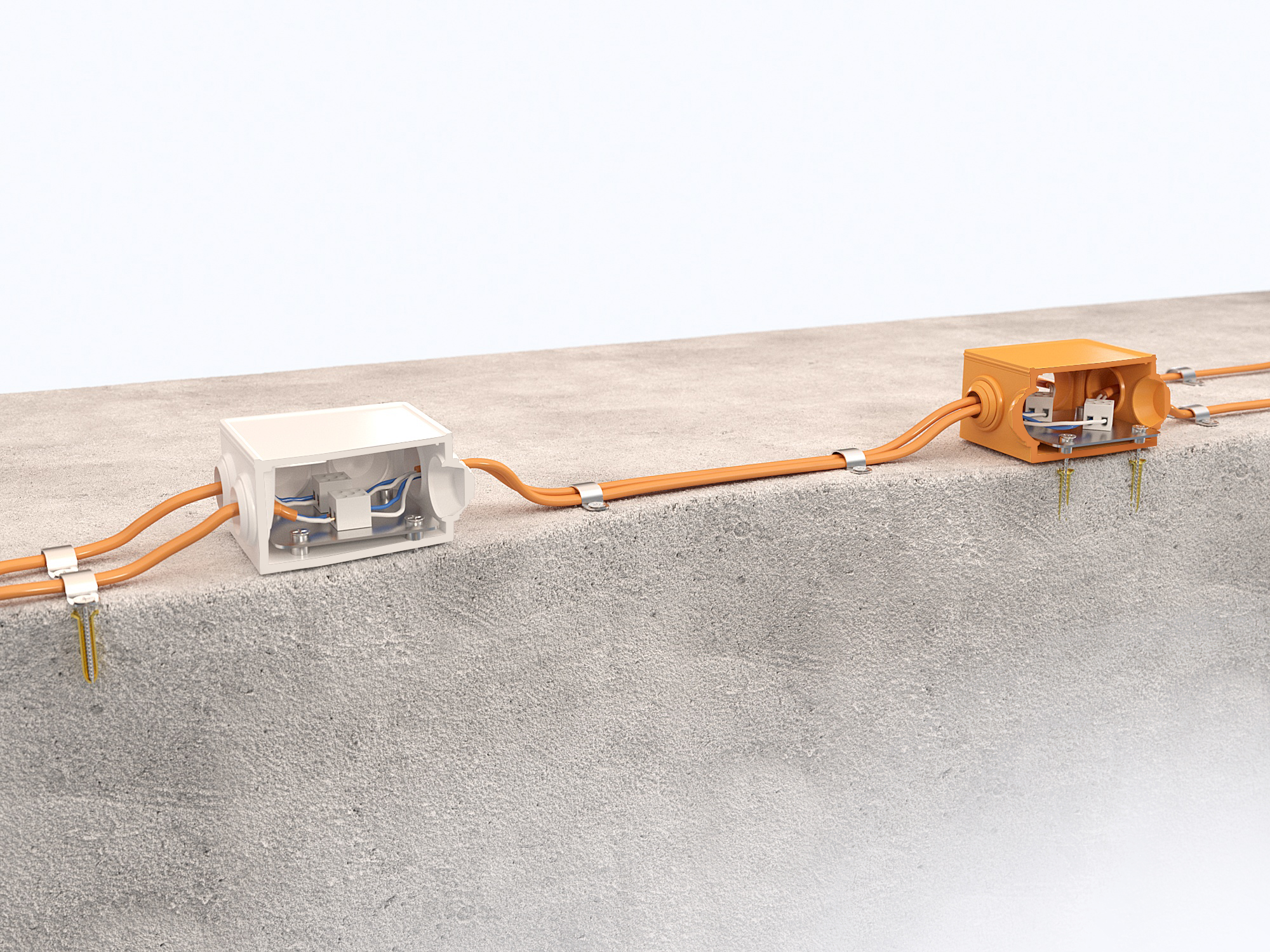

Открытая прокладка
Для трасс по строительным основаниям и металлоконструкциям без дополнительной оболочки.
ПодобратьКабель-каналы
Для защищенной и обслуживаемой прокладки в технических, общественных и административных помещениях.

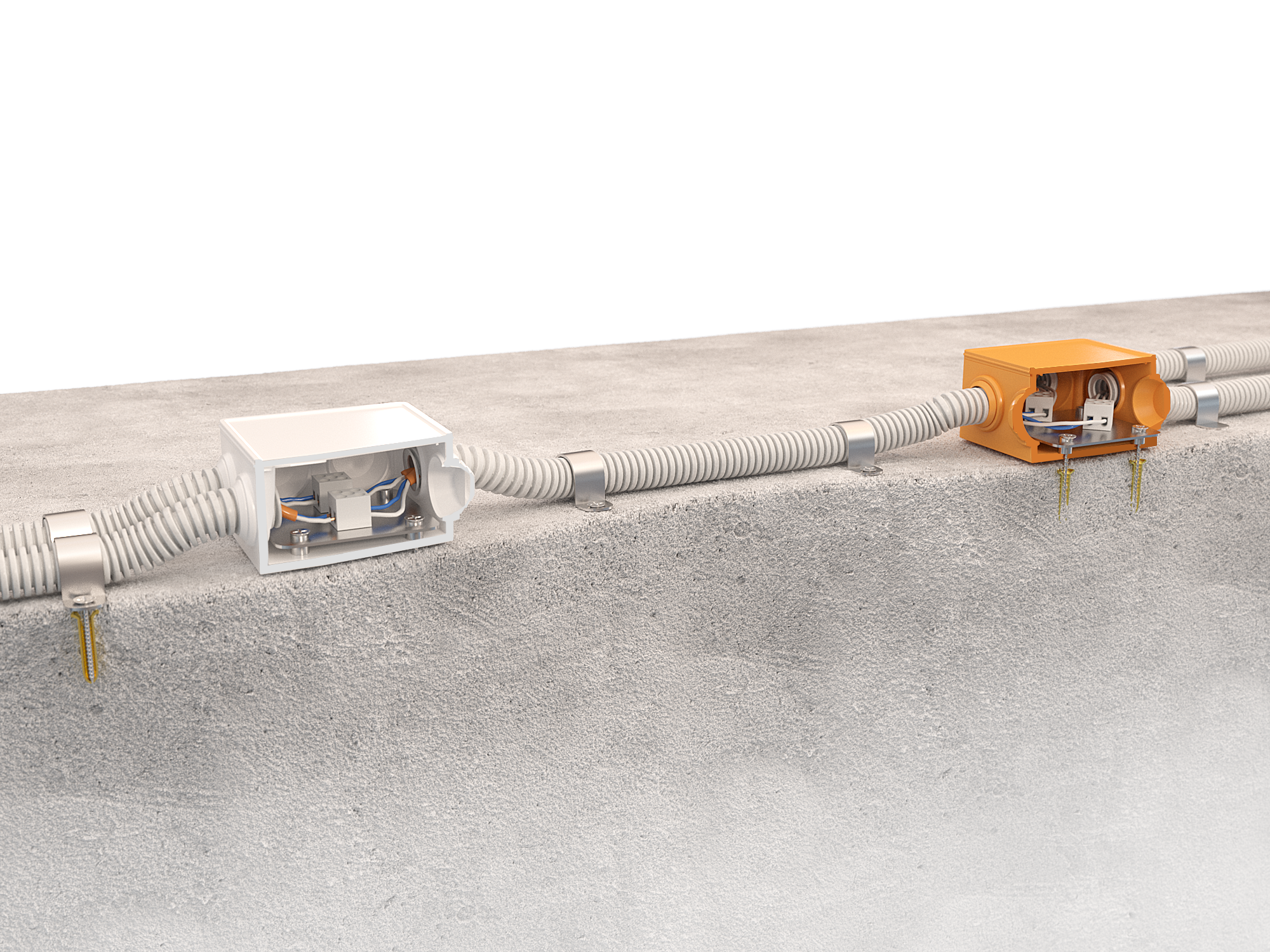

ПодобратьГофрированные трубы
Для гибких маршрутов, поворотов и участков с дополнительной механической защитой.
ПодобратьЖесткие трубы
Для аккуратной прокладки и участков, где требуется стабильная геометрия трассы.
Подобрать
Нестандартный объект
Если есть ограничения по основанию, трассе, кабелям или монтажу, отправьте ТЗ на проверку.
Отправить ТЗТаблица применяемости для проектировщика
Сравните решения по способу прокладки, основаниям, кабельной продукции и времени работоспособности.
| Решение | Способ прокладки | Основания | Кабельная продукция | Время |
|---|---|---|---|---|
| СегментЛАЙН ТУ 27.90.33-014-37572599-2020 | КП, ГФ, ЖТ: Промрукав, Экопласт, ДКС; МР, МЛ, СТ: ДКС; открытая прокладка | Кирпич, монолит, газобетон, сэндвич-панель, профлист, ГВЛ/СМЛ, трос, металлоконструкции | КПС, ВВГ/ППГ, СегментЛАН до 90 мин; МКШ, КОПСЭ, КВВГ/КППГ, Сегмент-КУ до 120 мин | до E120 |
| СегментЛАЙН ТУ 27.90.33-017-00555459-2024 | КП, ГФ, ЖТ, МР: СегментЭНЕРГО; МЛ, СТ: ДКС; открытая прокладка | Кирпич, монолит, газобетон, сэндвич-панель, профлист, ГВЛ/СМЛ, трос, металлоконструкции | ВВГ/ППГ, SEFLEX, Сегмент-ОК до 90 мин; КПС, МКШ, КОПСЭ, КВВГ/КППГ, Сегмент-КУ, СегментЛАН до 120 мин | до E120 |
| СЭ-Промрукав 27.90.33-002-52715257-2019 | КП, ГФ, ЖТ, МР, МЛ: Промрукав | Кирпич, монолит, газобетон, сэндвич-панель, профлист, ГВЛ/СМЛ, металлоконструкции | КВВГ/КППГ до 60 мин; КПС, КОПСЭ, ВВГ/ППГ, МКШ до 120 мин | до E120 |
| СегментЛАЙН-ДКС ТУ 27.90.33-011-37572599-2019 | КП, ГФ, ЖТ, МР, СТ, МЛ1-МЛ3: ДКС | Кирпич, монолит, газобетон, сэндвич-панель, металлоконструкции, трос | КПС, КОПСЭ, МКШ, КМПвВ, Сегмент-КУ, КВВГ/КППГ, ВВГ до 120 мин | до E120 |
| СегментЛАЙН Остек-Экопласт ТУ 27.90.33-010-00555459-2023 | КП, ГФ, ЖТ: Экопласт; МЛ: ОСТЕК; открытая прокладка | Кирпич, монолит, газобетон, сэндвич-панель, ГКЛ/ГВЛ/СМЛ, металлоконструкции, трос | СегментЛАН, КПС, КОПСЭ, ВВГ/ППГ, SEFLEX-M, Сегмент-КУ, МКШ, Сегмент-ОК до 90 мин | до E90 |
| СегментЛАЙН-IEK ТУ 27.90.33-018-0055549-2025 | КП, ГФ, ЖТ, МР, МЛ: IEK; СТ: СТК и ГОСТ; открытая прокладка | Кирпич, монолит, газобетон, сэндвич-панель, профлист, металлоконструкции | КПС, КОПСЭ, КМПвВ, Сегмент-КУ, SEFLEX, Сегмент-ОК, СегментЛАН, МКШ, КВВГ/КППГ, ВВГ/ППГ до 90 мин | до E90 |
| СегментЛАЙН-КРО ТУ 27.90.33-015-37572599-2020 | КП, ГФ, ЖТ, МР: Промрукав; МЛ: КМ-Профиль | Кирпич, монолит, газобетон, сэндвич-панель, ГКЛ/ГВЛ/СМЛ, трос, металлоконструкции | КВВГ/КППГ до 60 мин; ВВГ/ППГ до 90 мин; СегментЛАН, КПС, КОПСЭ, Сегмент-КУ, МКШ до 120 мин | до E120 |
Документы для проекта и закупки
Сертификаты, инструкции и типовые узлы помогают подтвердить выбранное решение в проекте и при комплектации объекта.
Сертификаты ОКЛ
Сертификаты соответствия по решениям СегментЛАЙН и партнерским системам, включая сроки действия и область применения.
Открыть сертификатыИнструкции монтажа
Порядок монтажа, ограничения, шаг крепления, требования к основаниям и составу линии.
Смотреть инструкцииТиповые узлы
Узлы для бетона, кирпича, сэндвич-панелей, профлиста, ГВЛ/СМЛ, троса и металлоконструкций.
Запросить узлыПодбор ОКЛ под проект
Проверим решение и подготовим комплект документов
Пришлите ТЗ, ведомость кабелей или фрагмент проекта. Инженер подберет ОКЛ, кабели, КНС, коробки, крепеж и документы для подтверждения.
Частые вопросы по ОКЛ
Короткие ответы на вопросы, которые чаще всего возникают при выборе огнестойкой кабельной линии.
Что входит в огнестойкую кабельную линию?
В состав ОКЛ входит не только кабель, но и способ прокладки, крепеж, кабеленесущая система, коробки и требования к основанию. Работоспособность подтверждается для всей системы.
Как выбрать E30, E60, E90 или E120?
Требуемое время задается проектом и нормативными требованиями к конкретной системе. Если в задании указано E90, выбирайте решение с работоспособностью не менее 90 минут.
Можно ли использовать ОКЛ по сэндвич-панели или профлисту?
Можно, если такое основание входит в область применения конкретного сертифицированного решения и инструкции монтажа. Для сложных случаев отправьте фрагмент проекта на проверку.
Где скачать сертификаты и инструкции?
Сертификаты и инструкции собраны в блоке "Документы". При необходимости можно запросить комплект документов вместе со спецификацией.
ОКЛ СегментЛАЙН для проектирования
Раздел помогает выбрать не отдельный кабель или коробку, а комплектную огнестойкую линию для конкретного объекта.
Огнестойкие кабельные линии СегментЛАЙН применяются в системах пожарной безопасности, оповещения и управления эвакуацией, дымоудаления, автоматики, диспетчеризации и связи. Подбор выполняется по производителю КНС, способу прокладки, основанию, применяемым кабелям и требуемому времени сохранения работоспособности.

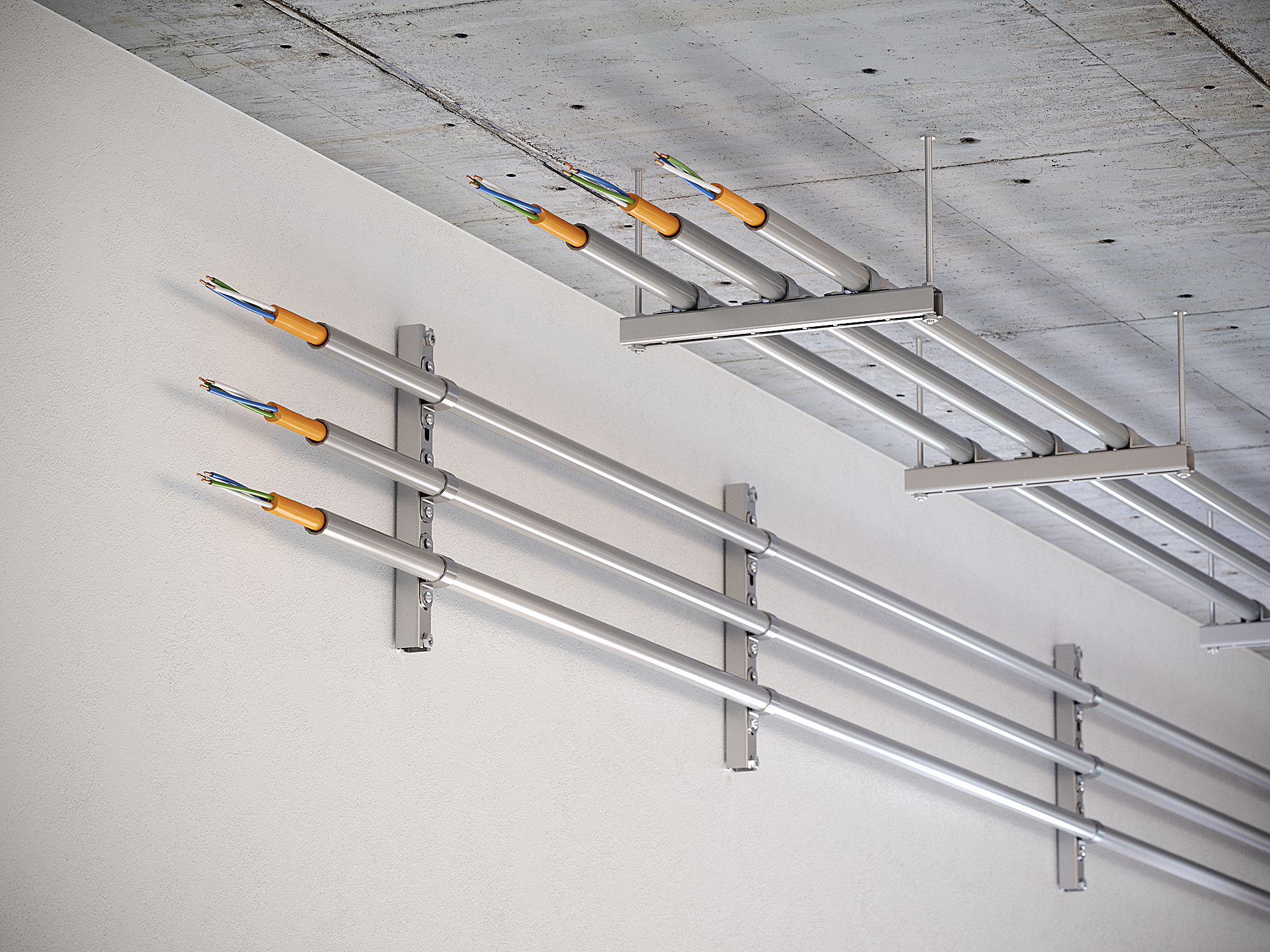

В разделе собраны основные сценарии применения ОКЛ: открытая прокладка, кабельные каналы, гофрированные и жесткие трубы, металлорукав, стальные трубы и металлические лотки. Проектировщик может быстро сверить сертификаты, инструкции монтажа, состав линии и ограничения по основаниям.
После выбора решения можно перейти к кабелям, коробкам, крепежу и КНС в каталоге СегментЭнерго. Для нестандартных объектов инженер проверит состав линии по ТЗ и подготовит комплект документов для согласования.
